Přehled produktu

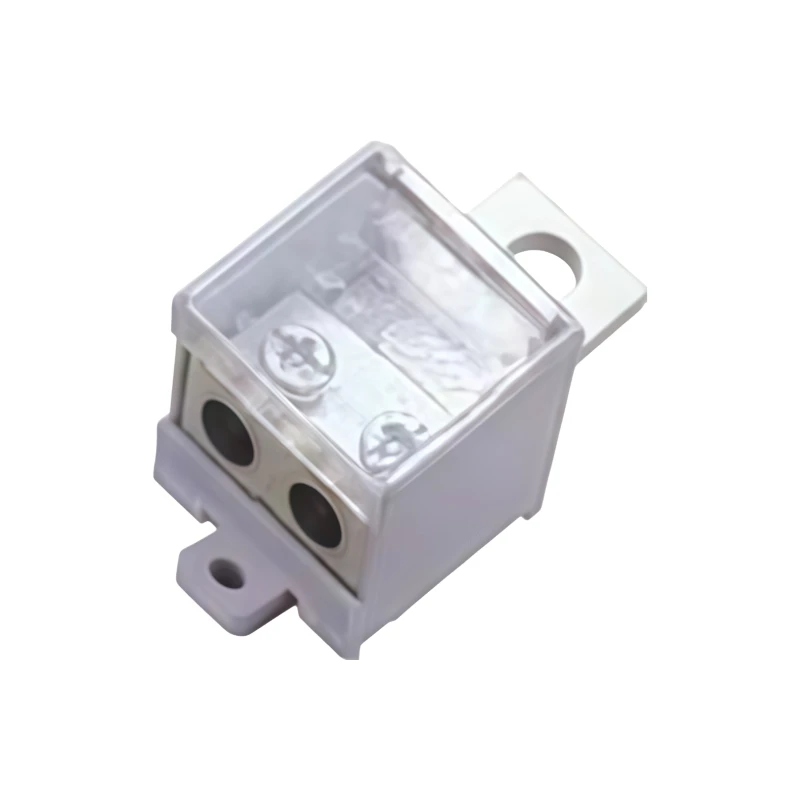

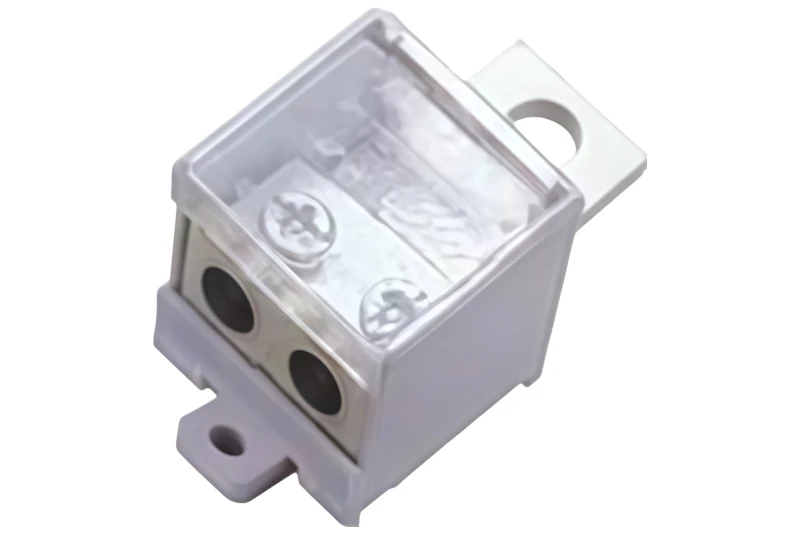

Switch Terminal 400 Frame 2x25 je elitní -vysokoproudý dvou{4}}blok pro připojení pólů na zakázku-navržený tak, aby přímo odpovídal fyzickému uspořádání zakončení standardních dvoupólových přepínačů 400A s rámem. Ve vysoce výkonných průmyslových rozvaděčích představuje vnucování neshodných kabelů do omezených portů jističe extrémní fyzické zatížení šasi přepínače. Tento hardware zcela eliminuje toto technické nebezpečí tím, že funguje jako dokonale kalibrované geometrické prodloužení. Vytváří vysoce spolehlivé, nízko{12}}impedanční rozhraní, které je ideální pro velké stejnosměrné fotovoltaické slučovače, vysoce{13}}bateriové úložné moduly a vysoce{14}}jednofázové{15}}proudé komerční aplikace pomocných rozvodných panelů.
Core Electrical Performance & Ampacity Guarding
Optimalizované velké vodivé průřezy-: Vnitřní zakončovací objímky jsou speciálně opracovány tak, aby mohly přijmout těžké měděné dráty o průřezu od 16 mm² do 25 mm². To zajišťuje, že vysoká nepřetržitá tepelná kapacita požadovaná pro infrastrukturu 400 A je dodávána hladce, aniž by se škrtila proudová cesta.
Profily řízeného nárůstu teploty: Pomocí tlustých, vysoce čistých, pocínovaných- měděných přípojnic, vnitřní spojovací sestava omezuje celkový lokalizovaný nárůst teploty pod 35 K při nepřetržitém-dodávce plné zátěže, čímž zabraňuje odvodu tepla do sousedních elektronických modulů.
Duální AC a DC síťová integrace: Navrženo pro správu topologií střídavého i stejnosměrného proudu a nabízí univerzální kompatibilitu napříč zásobníky zelené energie a tradičními energetickými sítěmi.
Technické parametry
| Kompatibilní typ přepínače | 400A izolace rámu, přerušení zátěže nebo přepínače přenosu (2-pólové) |
| Kompatibilní šířka přepínače | Přibližně. 72 mm |
| Počet cest/pólů | 2 nezávislé terminály |
| Wire Range | 16-25 mm² mědi |
| Jmenovité napětí | 690V / 1000V AC |
| Jmenovitý proud | 400A |
| Kontaktní odpor | Menší nebo rovno 0,25 mΩ |
| Dielektrická pevnost | Větší nebo rovno 2,5 kV / 1 min |
| Hodnocení točivého momentu | Větší nebo rovno 4,0 N·m |
| Typ terminálu | Těžký-Trubkový šroub nebo šroub{1}} |
| Materiál bydlení | Zesílený PA66, stupeň plamene V-0 |
| Materiál krytu | Transparentní polykarbonát s popisky |
| Hodnocení ochrany | IP20 |
| Způsob montáže | Upevnění šroubem na DIN lištu (35 mm) nebo základní desku |
| Provozní teplota | -40 stupňů až +105 stupňů |
| Úspora místa | Přibližně 40 % |
| Soulad se standardy | IEC 60999-1, GB/T 14048.7, CE, CCC, RoHS |
Měřitelný prostor panelu a optimalizace sestavy
40% rekultivace půdorysu rozvaděče: Integrací samostatných ukončovacích bodů do jediného dvoupólového -pouzdra mohou výrobci panelů získat zpět přibližně 40 % vodorovného a svislého prostoru panelů ve srovnání s běžnými uspořádáními.
Snížení pracnosti při instalaci v terénu o 35 %: Před-konfigurovaný 2pólový rám se montuje přímo na standardní 35mm lišty DIN nebo těžké zadní desky přímo vedle těla spínače, což zkracuje hodiny kabeláže v terénu asi o 35 % a výrazně snižuje režii.
Mechanické namáhání Trvanlivost a operace údržby
Vnější šasi je vyrobeno ze specializovaného vyztuženého izolačního materiálu PA66, který snadno odolává těžkým nepřetržitým vibracím, nárazům a silné tepelné roztažnosti. Díky průhlednému polykarbonátovému bezpečnostnímu krytu s vysokou vůlí mohou pracovníci údržby provádět rychlé infračervené tepelné monitorování bez sejmutí štítu. Těžké-koncovky šroubů poskytují utěsnění vysokým kroutícím momentem, zabraňují-dlouhodobému stékání materiálu a eliminují nutnost pravidelného dotahování.
