Přehled produktu

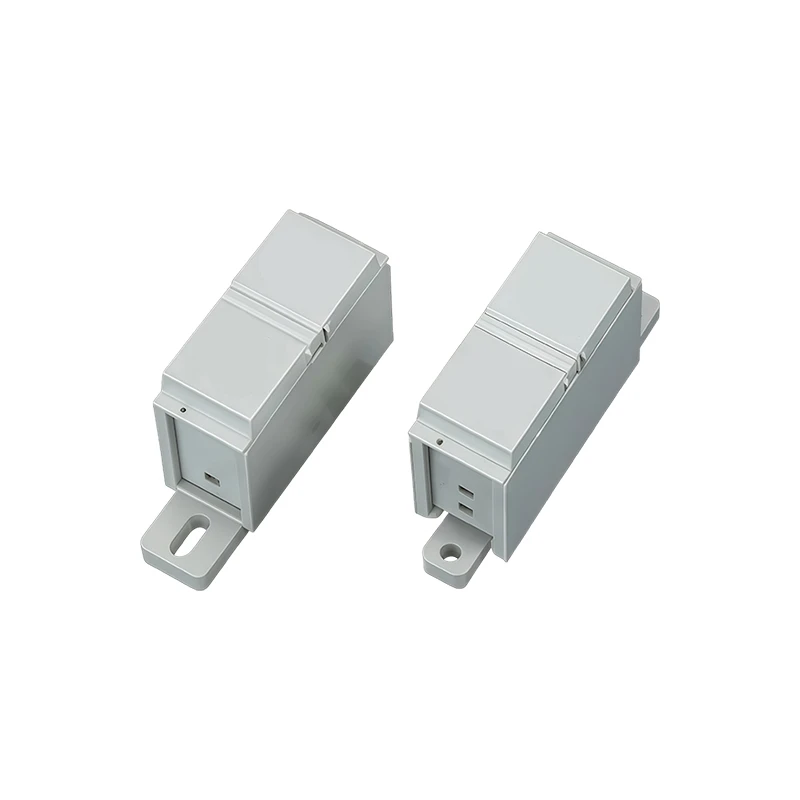

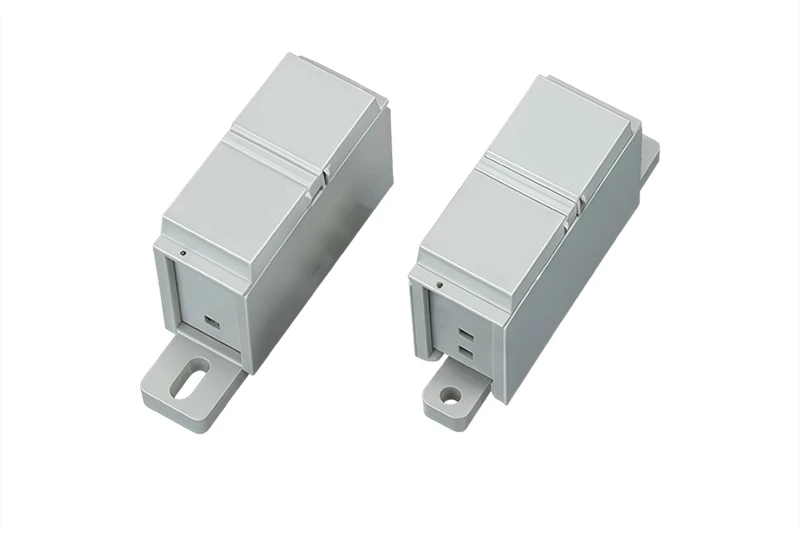

Náš uzavřený rozvodný blok 2x16mm² je kompaktní, bezpečné elektroinstalační řešení navržené pro nízkonapěťové elektrické rozvodné systémy, které poskytuje bezpečné spojení pro dva 16mm² kabely v různých elektrických aplikacích. Tento distribuční blok je navržen tak, aby poskytoval vynikající bezpečnost, snadnou instalaci a spolehlivý výkon, takže je ideální pro obytné, komerční a lehké průmyslové použití.

Klíčové bezpečnostní funkce

Ochrana proti dotyku IP20-

Uzavřený design poskytuje ochranu IP20 proti prstům- a zabraňuje náhodnému kontaktu s živými částmi během instalace a údržby. Tím se eliminuje riziko úrazu elektrickým proudem a je bezpečné pro použití v přístupných oblastech.

Pouzdro zpomalující hoření

Vyrobeno z vysoce-pevného, nehořlavého-plastu ABS s hodnocením UL94-V0, který poskytuje vynikající požární bezpečnost a odolnost vůči elektrickému oblouku.

Zabezpečené připojení

Vysoce{0}}kvalitní šroubové svorky s integrovanými pojistnými podložkami zajišťují, že kabelové spoje zůstanou těsné a bezpečné i při vibracích a tepelných cyklech.

Možnosti duální instalace

Tento distribuční blok nabízí dva způsoby instalace, které vyhovují různým požadavkům aplikace:

Montáž na DIN lištu 35mm

Obsahuje vestavěnou-svorku na lištu DIN, která umožňuje-montáž bez nářadí na standardní 35mm lišty DIN, takže je ideální pro instalaci do rozvodných panelů a ovládacích skříní. Spona zajišťuje bezpečné uchycení-odolné vůči vibracím, které lze snadno sejmout a přemístit.

Montáž šroubem do panelu

Pro aplikace, kde není k dispozici montáž na lištu DIN, lze distribuční blok namontovat přímo na panel nebo povrch pomocí-předvrtaných montážních otvorů a šroubů, což zajišťuje bezpečnou a trvalou instalaci.

product-1807-870

Specifikace kabeláže a doporučení ohledně točivého momentu

01.

Kompatibilita drátu

Pojme 2x16mm² pevné nebo lankové měděné dráty s maximálním jmenovitým proudem 80A.

02.

Šroubové svorky

Vysoce{0}}kvalitní, poniklované-šroubové svorky, které poskytují velkou kontaktní plochu pro vodiče a zajišťují připojení s nízkým-odporem.

03.

Doporučený utahovací moment

1,2N·m až 1,5N·m, což zajišťuje bezpečné spojení bez nadměrného-utahování a poškození vodiče nebo koncovky.

04.

Délka odizolování

8 mm až 10 mm, podle vyznačené odizolovací měrky na svorkovnici pro optimální připojení.

Materiál & Konstrukce

01/

Vodivé součásti: Vysoce-čistá elektrolytická měď s pocínováním, která poskytuje vynikající vodivost a odolnost proti korozi.

02/

Izolační pouzdro: -nehořlavý, vysoce-pevný ABS plast s hodnocením UL94-V0, který poskytuje úplnou elektrickou izolaci a mechanickou odolnost.

03/

Provozní teplota: -25 stupňů až +85 stupňů, vhodná pro širokou škálu podmínek prostředí.

04/

Shoda: Splňuje normy IEC 60947-1 a IEC 60947-7-1.

Pokyny pro instalaci

Zvolte způsob instalace: Vyberte buď montáž na lištu DIN, nebo montáž šroubem na panel podle požadavků vaší aplikace.

Montáž distribučního bloku:
- Montáž na lištu DIN: Zaklapněte distribuční blok na standardní 35mm lištu DIN, dokud nezapadne na místo.
- Montáž na panel: Připevněte rozvodný blok k panelu pomocí předvrtaných -děr a příslušných šroubů.

Příprava vodičů: Odizolujte vodiče 16 mm² na doporučenou délku 8 mm až 10 mm, aby nedošlo k poškození pramenů vodiče.

Vložte vodiče: Vložte každý odizolovaný vodič do odpovídajícího slotu svorky a ujistěte se, že je vodič zcela usazen na měděném vodiči.

Utažení šroubů: Pomocí momentového klíče utáhněte šrouby na doporučený moment 1,2 N·m až 1,5 N·m.

Ověřte připojení: Jemně zatáhněte za každý vodič, abyste se ujistili, že je bezpečně upnut, a před obnovením napájení ověřte kontinuitu pomocí multimetru.
